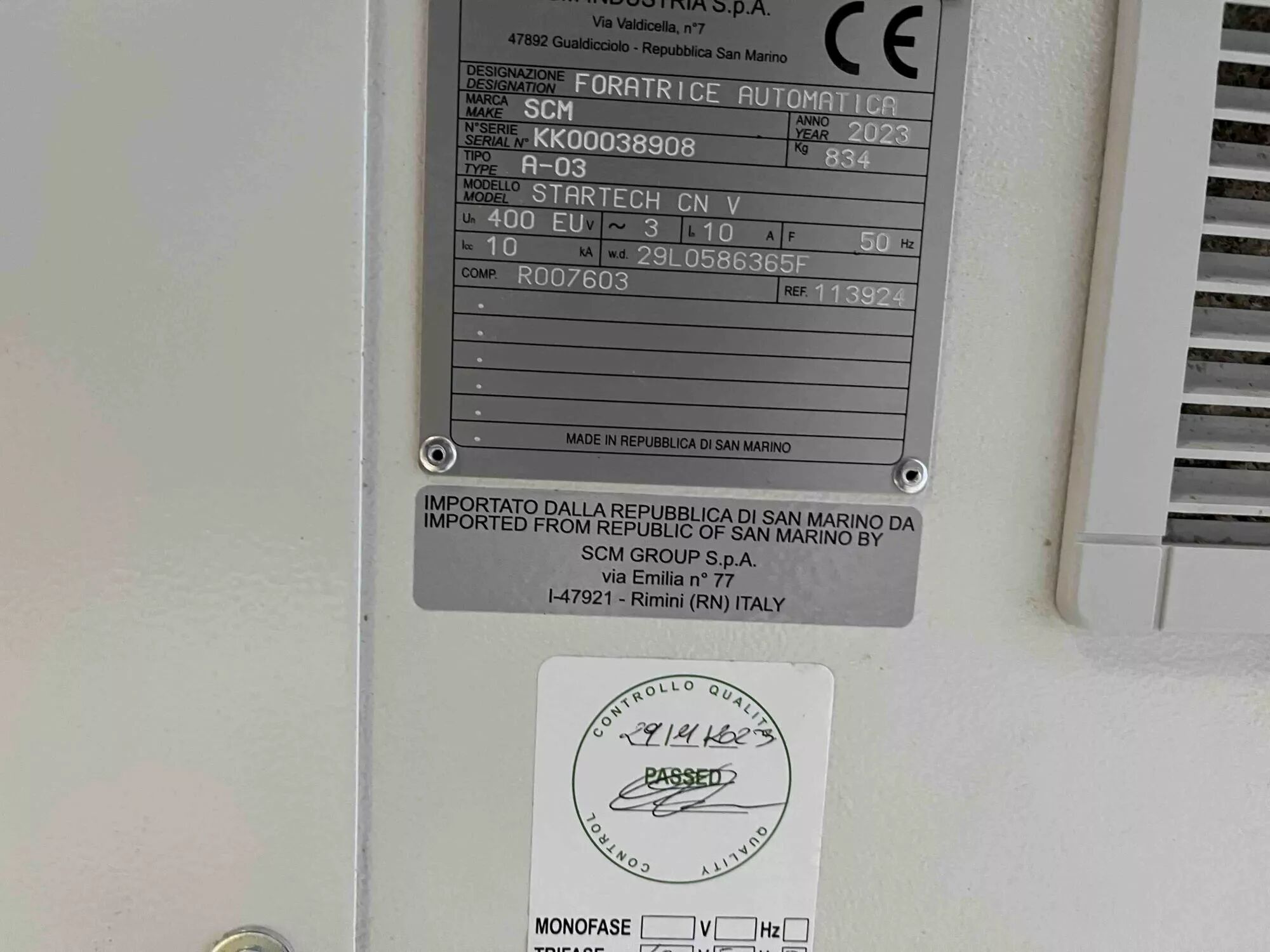

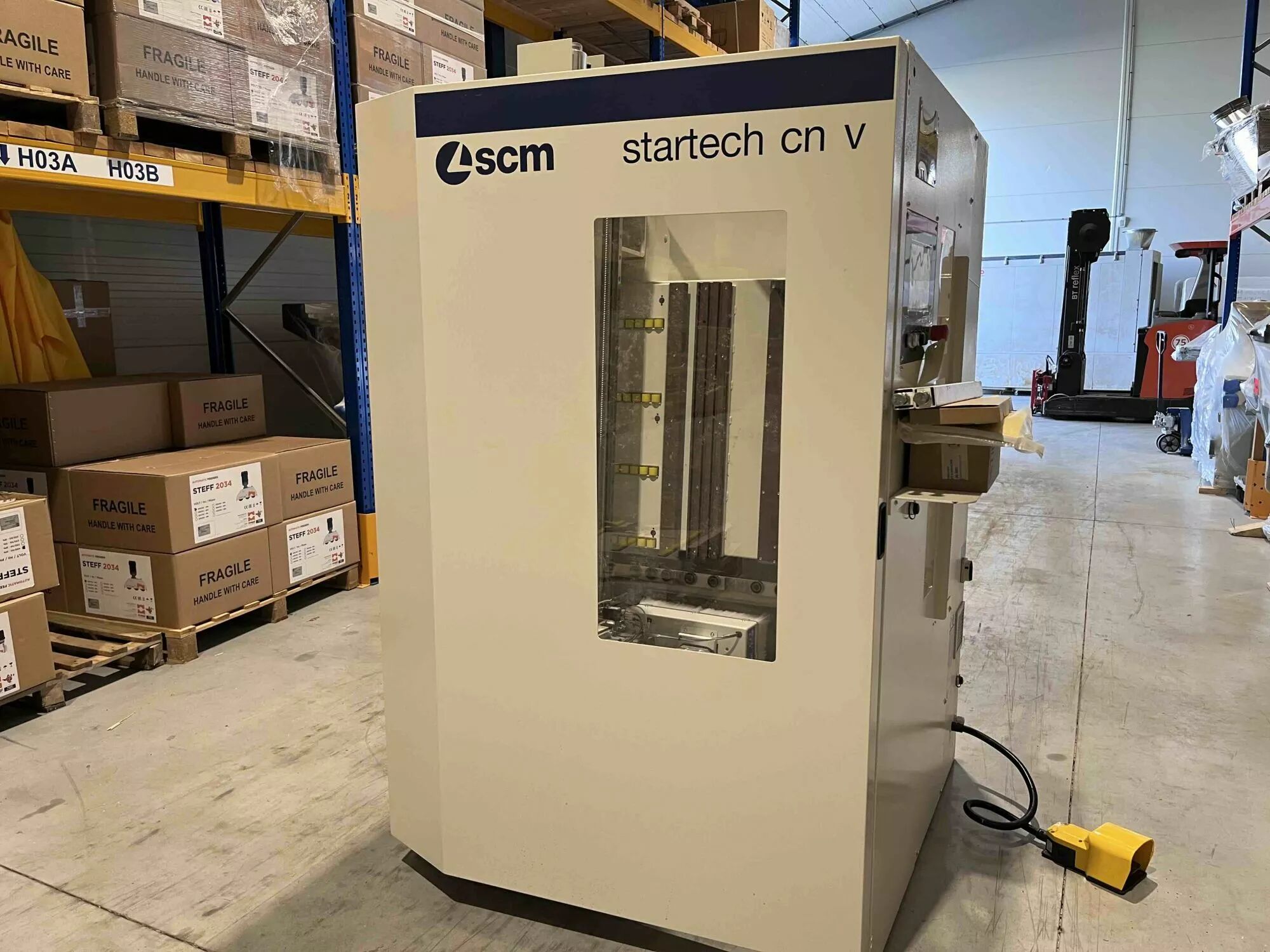

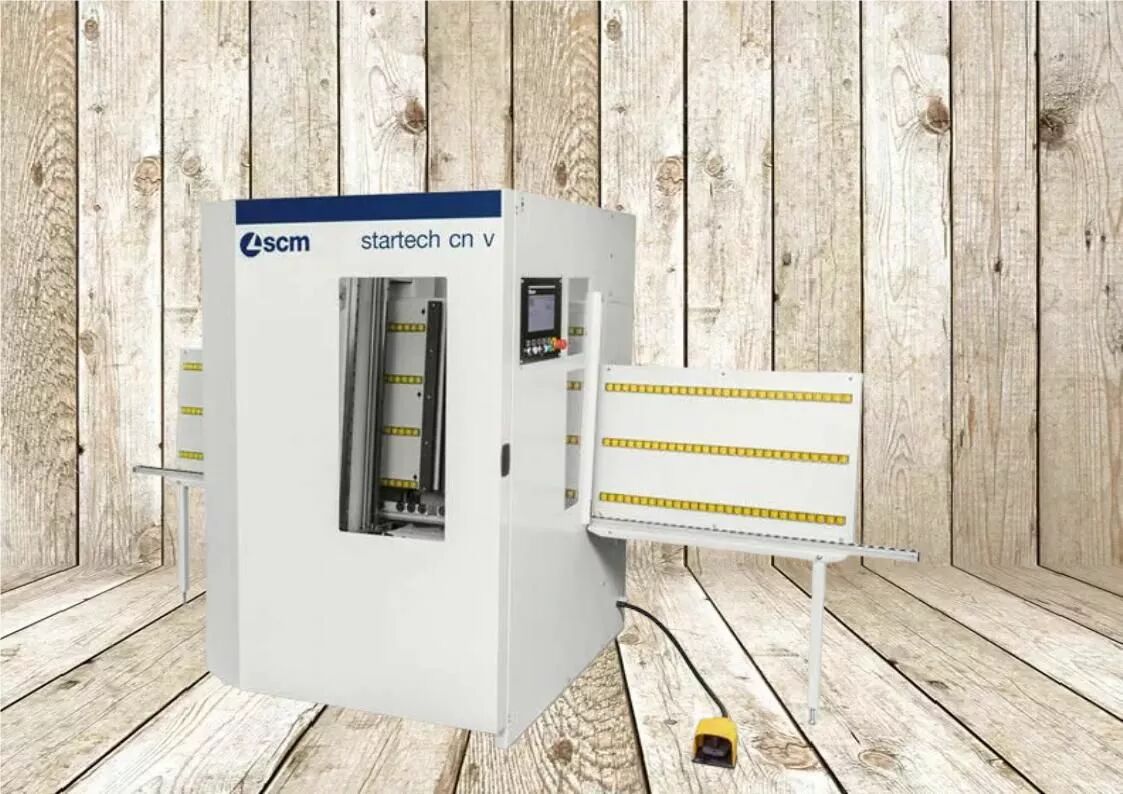

Perceuse universelle et rainurage à CN SCM Type STRATECH CN V N°KK00038908

📐 Dimensions des panneaux admissibles

Dimensions maximales (X - Y - Z) : 3 000 x 900 x 50 mm
Dimensions minimales (X - Y - Z) : 300 x 90 x 10 mm [1]

⚙️ Performances et Déplacement des Axes

Vitesse maximale des axes X - Y : 20 m/min
Technologie de déplacement : Glissières à billes préchargées sur guides linéaires prismatiques et vis à billes.
Maintien du panneau : Pince intelligente mobile à ouverture flottante (évite les micro-rayures et compense l'épaisseur). [1, 2, 3, 4]

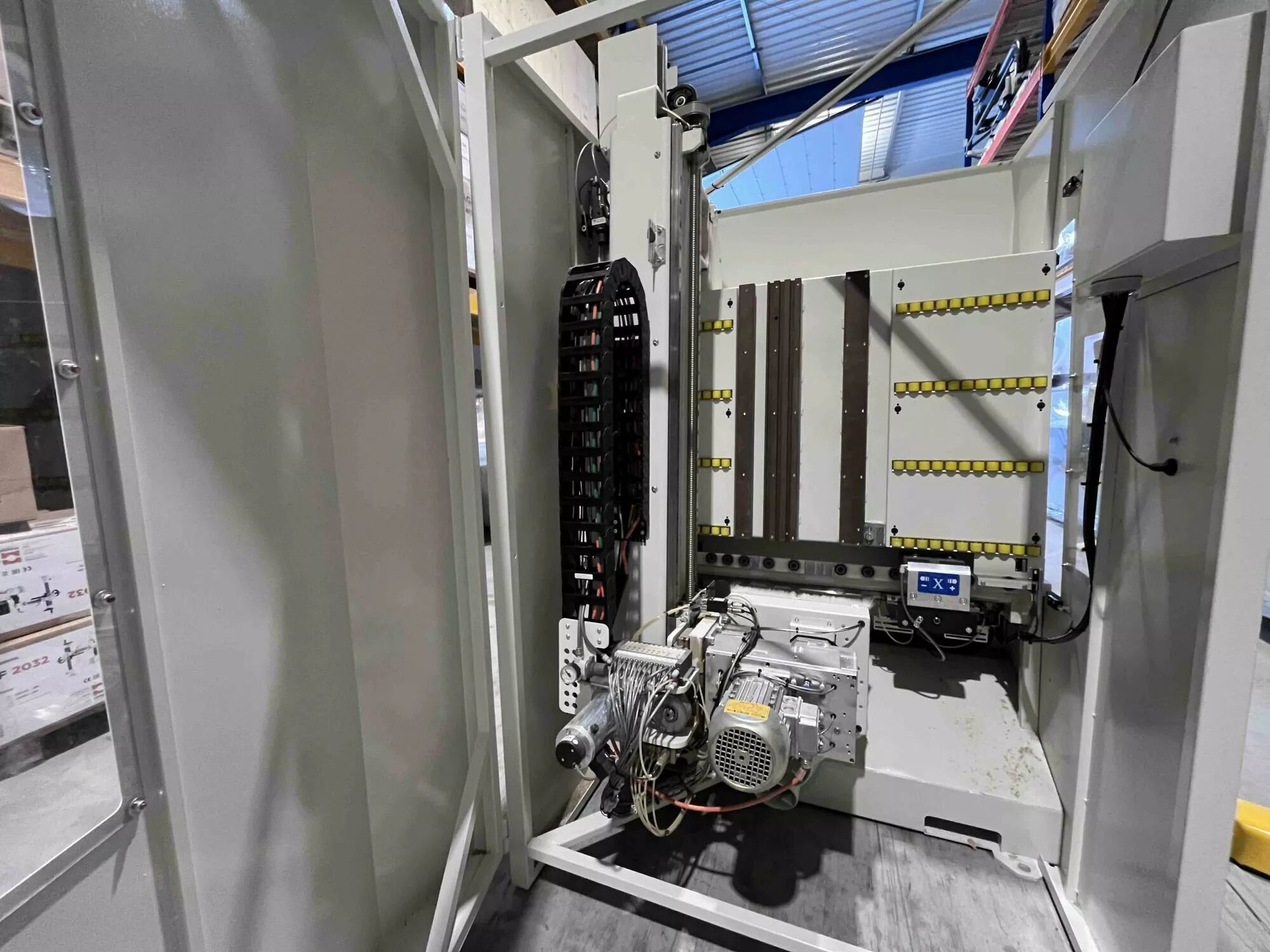

🛠️ Configuration de la Tête de Perçage

Mandrins verticaux (Axe Z) : 7 mandrins indépendants. Ils sont disposés en forme de L (4 en X et 4 en Y, avec un mandrins à l'intersection partagé).
Mandrins horizontaux (Axe X) : 2 mandrins (1 + 1) pour le perçage des chants avant/arrière.
Mandrins horizontaux (Axe Y) : 2 mandrins (1 + 1) pour le perçage des chants latéraux.
Vitesse de rotation des mandrins : 4 460 tr/min. [1, 2, 3, 4]

🪚 Groupe Rainurage (Scie intégrée)

Axe de coupe : Fixe, uniquement le long de l'Axe X.
Diamètre maximal de la lame : 125 mm.
Épaisseur maximale de la lame : 6 mm.
Vitesse de rotation de la lame : 5 700 tr/min. [1, 2]

🔌 Données Électriques et Encombrement

Puissance du moteur de la tête : 2,2 kW.
Surface d'installation au sol : Très compacte, seulement 5,5 m².

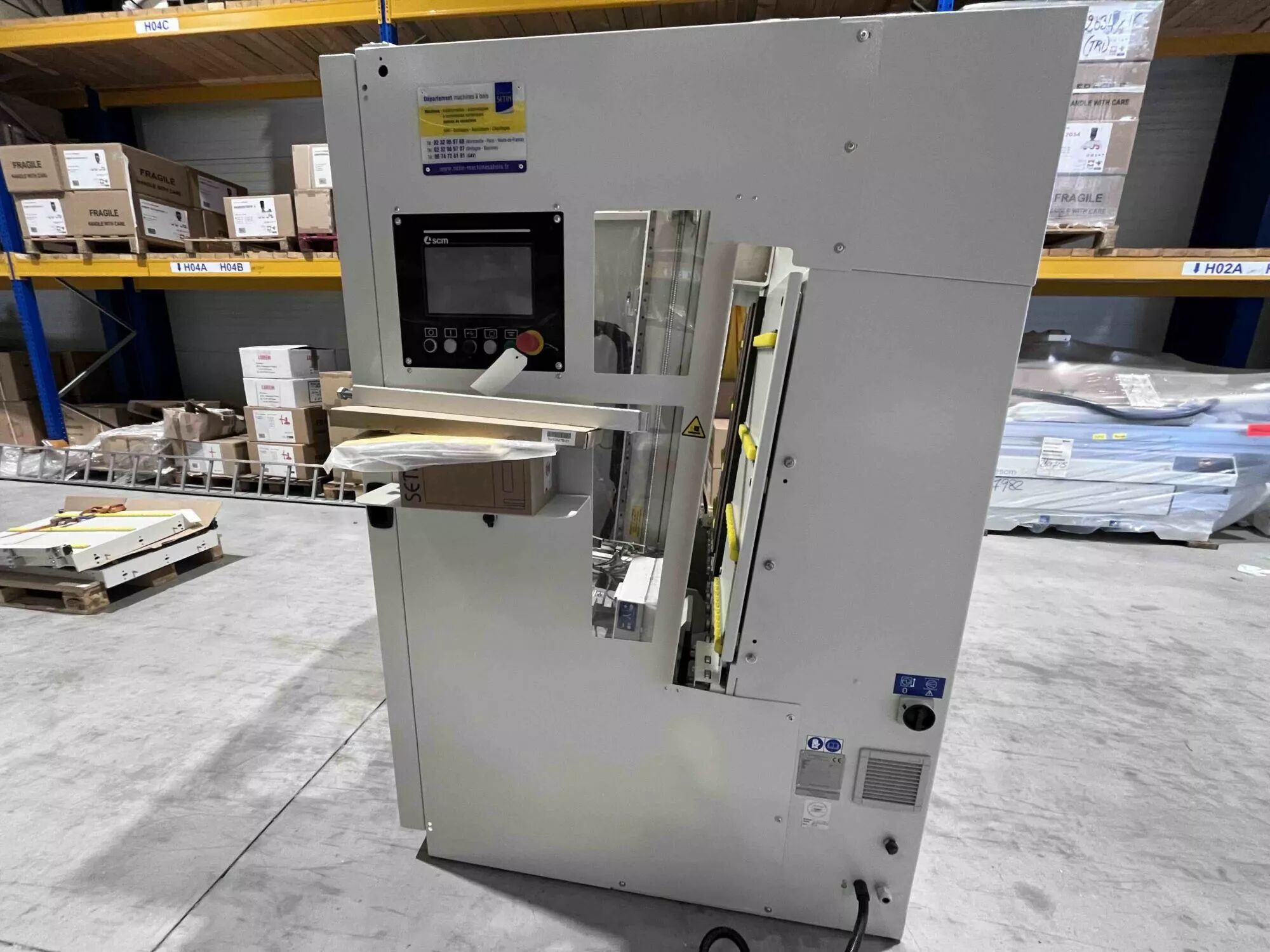

Interface opérateur : Écran tactile de 10 pouces compatible avec le logiciel SCM Maestro. [1, 2, 3]
Poids : 1200 kg
